避雷導体用　むね上げ導体ジョイント

全商品一覧に戻る取り扱いサイズ一覧

製品名
役割
法令における注意事項
取り付け位置
アルミ笠木への取り付け
　取り付けイメージ
　取り付け部品
　取り付け用ボルト

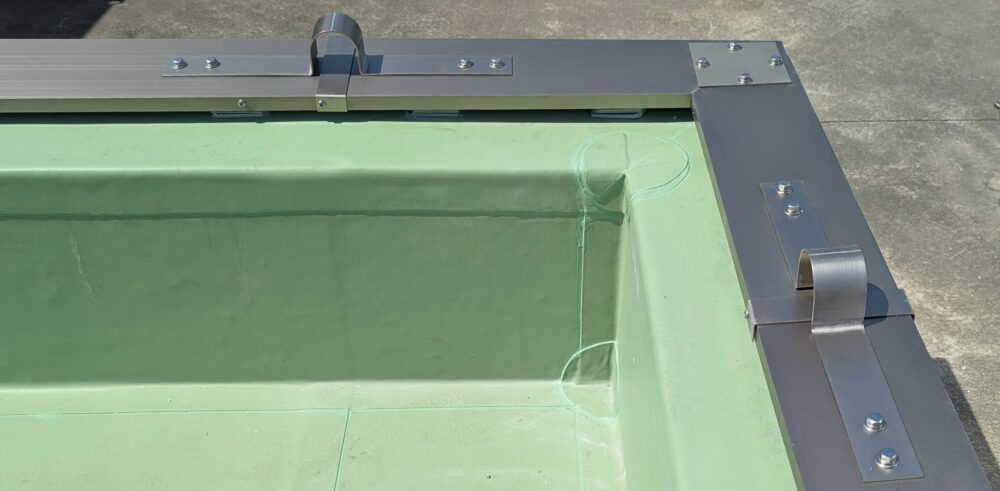

エッジ笠木への取り付け
　取り付けイメージ
　取り付け部品
　取り付け用ボルト
カラー
掲載関連

製品名

避雷導体用　むね上げ導体ジョイント
・直線用　　　　　　　　MD-380
・コーナー(笠木)用　　　MDC-***
・コーナー(半笠木)用　　MDC-100P

役割

パラペット上のアルミ笠木を避雷設備の「受雷部（雷を受ける部分）」として使う際に、ジョイント部分の導通を補助するための部材です。

▲上部に戻る

法令における注意事項

アルミニウム製笠木を受雷部システム（棟上導体）とする場合は、令和6年国土交通省告示第151号（令和7年4月1日施行）によりJIS Z9290（雷保護）-3：2019（以下「新JIS」という）に規定する外部雷保護システムに適合することとされており、その設計に当たっては、「新JIS」に記してある要求事項（保護レベルに応じた受雷部の配置、構成要素）に適合する必要がある。これにより、旧JISとなるJIS A4201は新JISの発令により廃止となりました。

◆導体の接続
JIS Z9290-3では、やむを得ず接続する場合、黄銅ろう付、溶接、クランプ、圧着、縫合、ねじ止めまたはボルト締めなどによって確実に行わなければならない。

⇒接着だけでは通電による加熱により接着剤が分離する可能性があるため、追加で固定部品を付けないと棟上導体には使用出来ません。コーナー用の取り付け部品が必ず必要になります。

▲上部に戻る

取り付け位置

ジョイント部とコーナー部に取り付けますが、笠木の形状により取り付け位置や部品が異なります。
白水興産では、アルミ笠木とエッジ(半)笠木で異なります。

アルミ笠木への取り付け部品について　＞＞
エッジ笠木への取り付け部品について　＞＞

▲上部に戻る

アルミ笠木への取り付け

対象製品

アルミ笠木　アークラインシリーズ　AUE-140～AUE-400

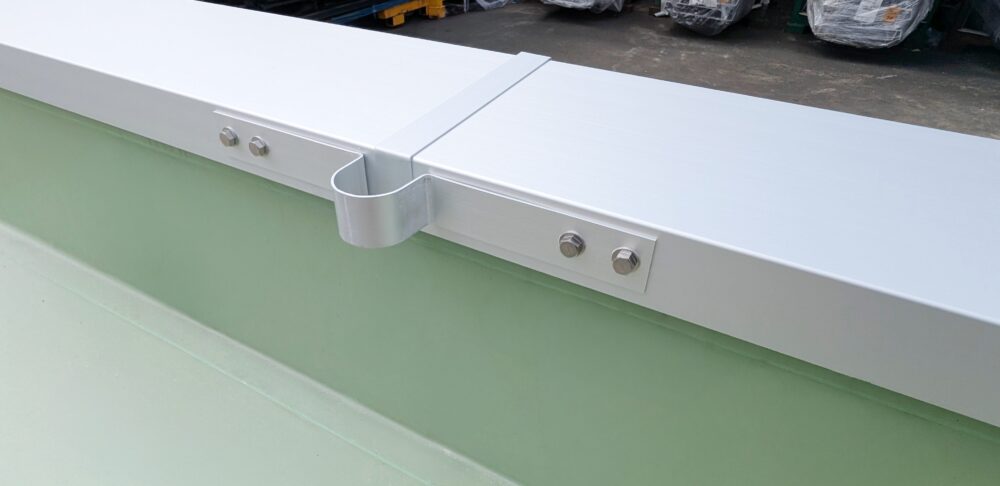

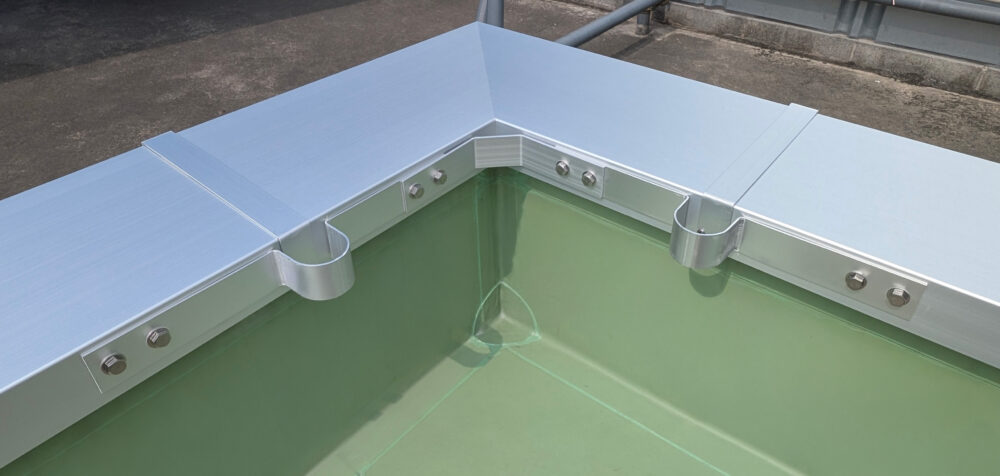

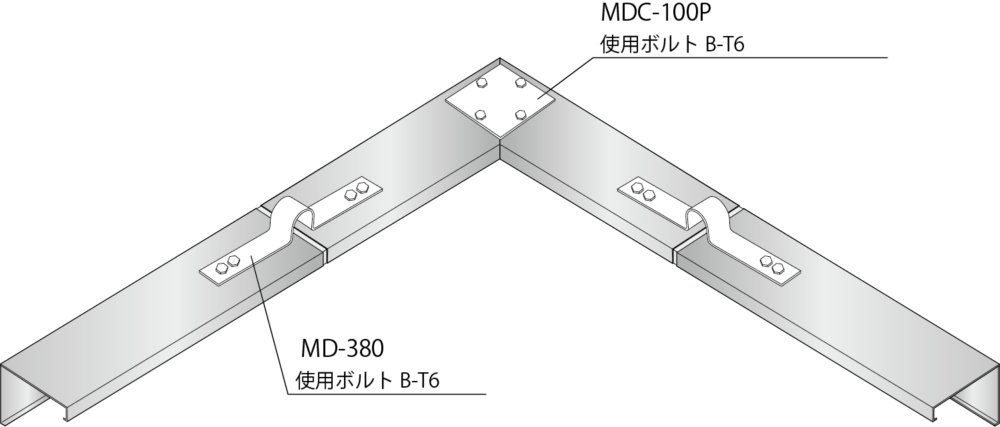

取り付けイメージ

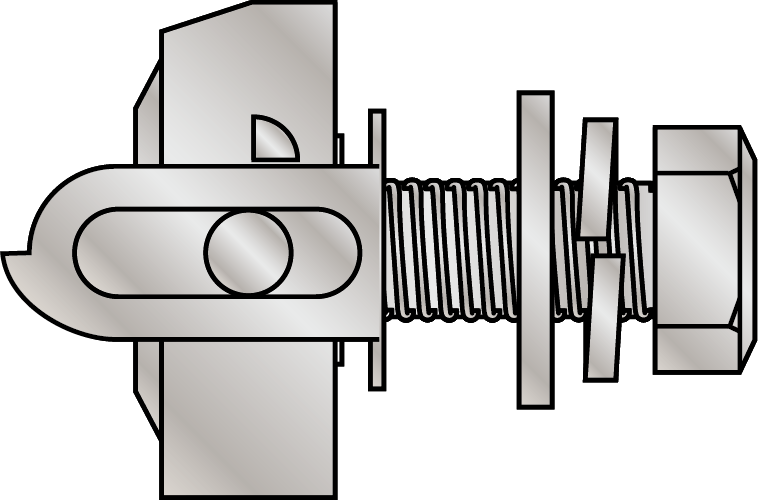

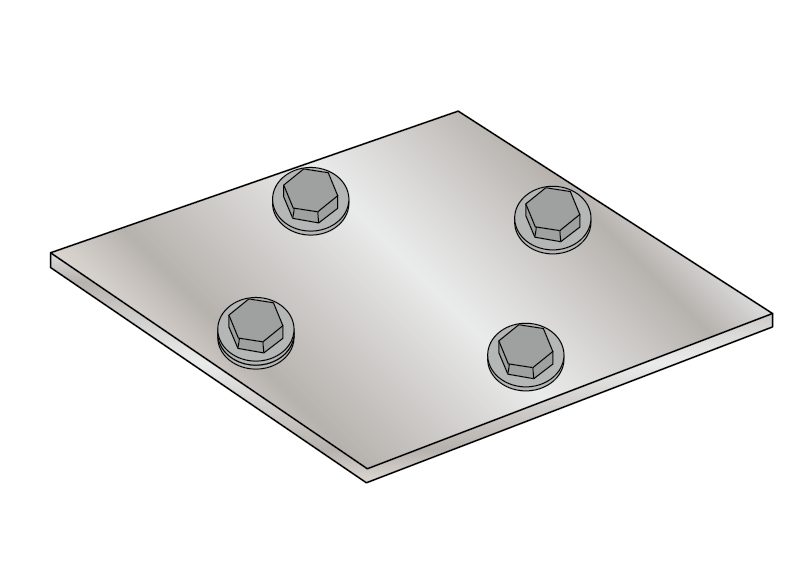

MD-380(直線用部品)について

MD-380

MD-380　t=2.0
避雷導体　直線用部品
材料：アルミニウム合金(JIS H4000)
取り付け用ボルト：B-815×4セット

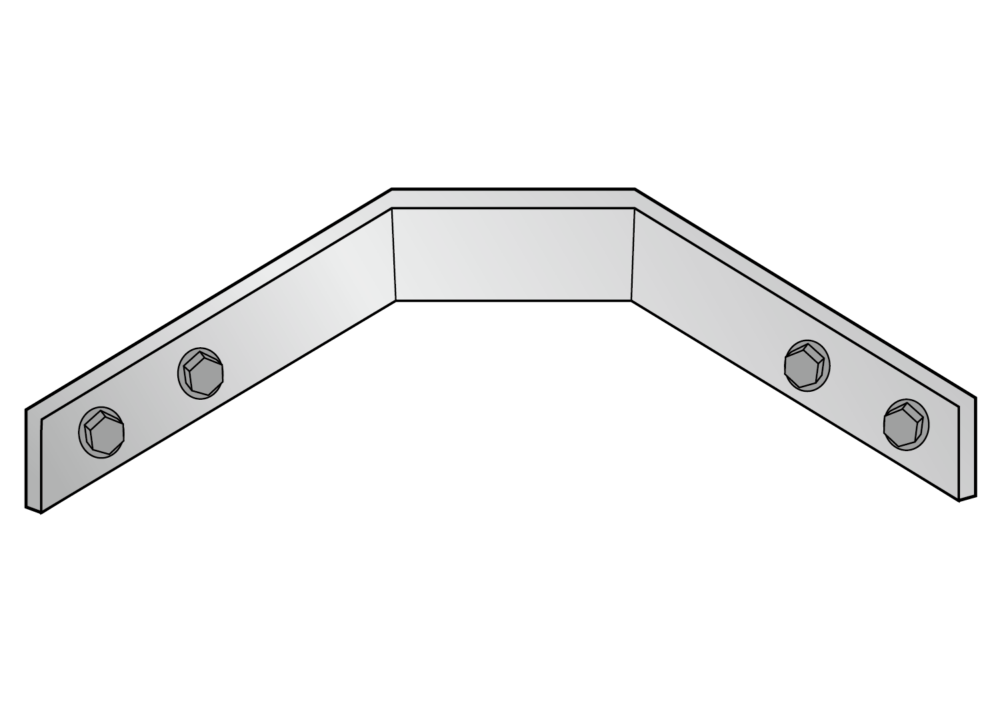

MDC(コーナー用部品)について

MDC-***　t=3.0
避雷導体　笠木(AUE)出隅用部品
材料：アルミニウム合金(JIS H4000)
取り付け用ボルト：B-820×4セット
MDC-90　t=3.0
避雷導体　笠木(AUE)入隅用部品
材料：アルミニウム合金(JIS H4000)
取り付け用ボルト：B-815×4セット

AUE(笠木幅)	コーナー寸法	MDC寸法
出隅-140	500	238
出隅-160	500	218
出隅-175	500	203
出隅-200	500	178
出隅-225	500	153
出隅-250	600	228
出隅-275	600	203
出隅-300	700	278
出隅-325	700	253
出隅-350	700	228
出隅-400	700	178
入隅-全AUE共通	出隅と同様	90

別売り　取り付け用ボルトセット

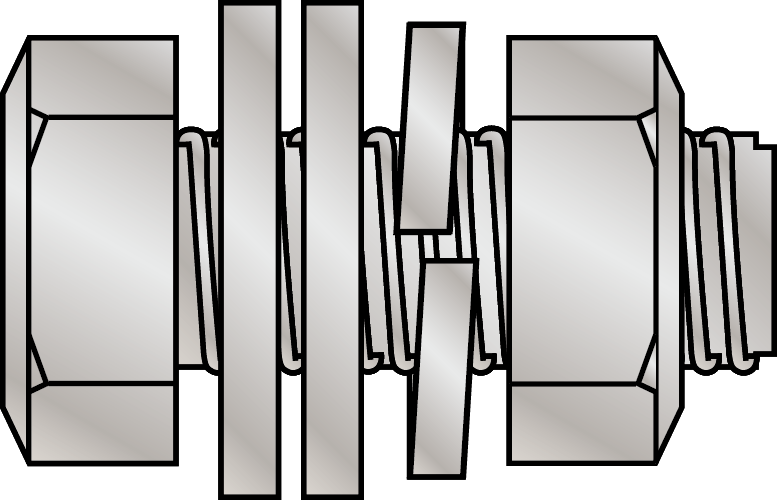

B-815

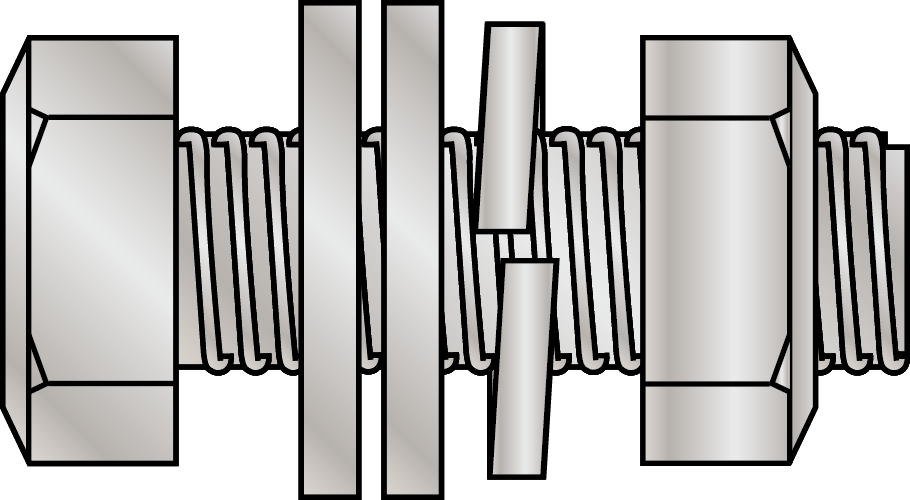

B-820

取り付け箇所	品番	セット内容	数量
直線用	B-815	ボルトM8*15 平ワッシャー×2･スプリングワッシャー･六角ナット	MD-380×1ヶにつき B-815×4セット
コーナー用	B-820	ボルトM8*20 平ワッシャー×2･スプリングワッシャー･六角ナット	MDC-***×1ヶにつき B-820×4 セット

▲上部に戻る
