全てを見る
-
工法一覧
-
ドレイン廻り
納まり例
-
パーツ
T-1工法 |
一般アゴ下タイプ |
|
パラペットのアゴ下の目地を使用して設置するタイプです。
使用部材
Tパネル(ラムダボード)
C-1018(下部レール)
C20(バッカ―材)
ネイルプラグ |
CADデータ |
DXF JWW PDF |
T-2工法 |
アゴ下目地無し上部レール取付タイプ |
|
アゴ下の目地を使用せずに金物を設置するタイプです。
使用部材
Tパネル(ラムダボード)
JB-18(上部レール)
C-1018(下部レール)
ネイルプラグ |
CADデータ |
DXF JWW PDF |
T-3工法アゴ下MDガイドレール(打込み目地)使用タイプ |
|
T-3工法 |
アゴ下MDガイドレール(打込み目地)使用タイプ |
|
躯体打設前に打込み目地を型枠に設置するタイプです。
使用部材
Tパネル(ラムダボード)
MDガイドレール(打込み目地)
C-1018(下部レール)
C20(バッカ―材)
ネイルプラグ |
CADデータ |
DXF JWW PDF |
TB-1 |
アルミ水切BF-70使用タイプ |
|
パラペットのアゴが無い躯体に専用の水切を設置するタイプです。
使用部材
Tパネル(ラムダボード)
BF-70(ボード用水切)
C-1018(下部レール)
ネイルプラグ |
CADデータ |
DXF JWW PDF |
TC-1 |
アルミ笠木下 BH-150使用タイプ |
|
笠木下(内部)に上部レールを設置するタイプです。(笠木別途)
使用部材
Tパネル(ラムダボード)
BH-150(ボードホルダー)
JB-18(上部レール)
C-1018(下部レール)
NB-07(上部レール吊下げねじ)
B-M8W(ボードホルダー取付 アンカー)
ネイルプラグ |
CADデータ |
DXF JWW PDF |
ドレイン廻りの納まり |
欠き込みあり |
|
アルミアングルにて小口をカバーします |
CADデータ |
|
ドレイン廻りの納まり |
欠き込み無し |
|
下部レールを通しで設置します。 |
CADデータ |
|
T-パネル |
ラムダ |
|
無塗装
ラムダ15 T15×W303×L1495 |
CADデータ |
|

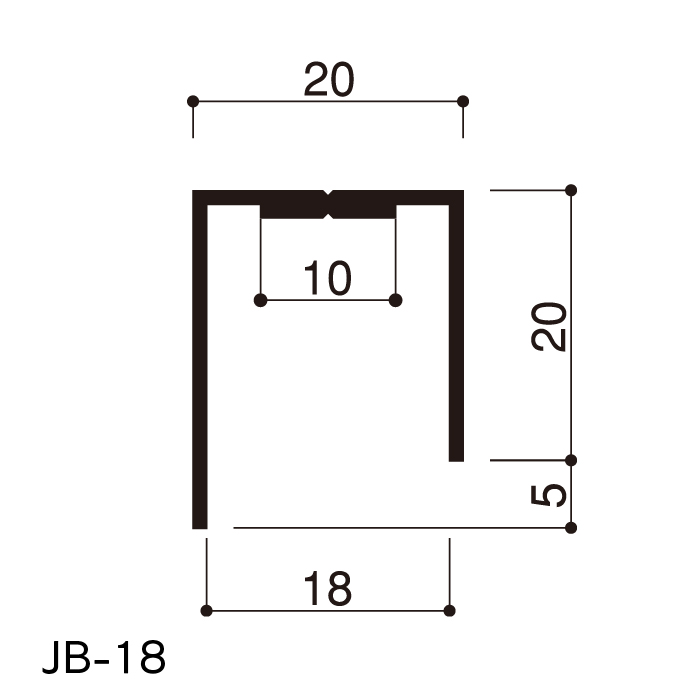

JB-18 |
上部レール |
|
シルバー
上部レール L=2000 C-20×20(25)×1.0 |
CADデータ |
|

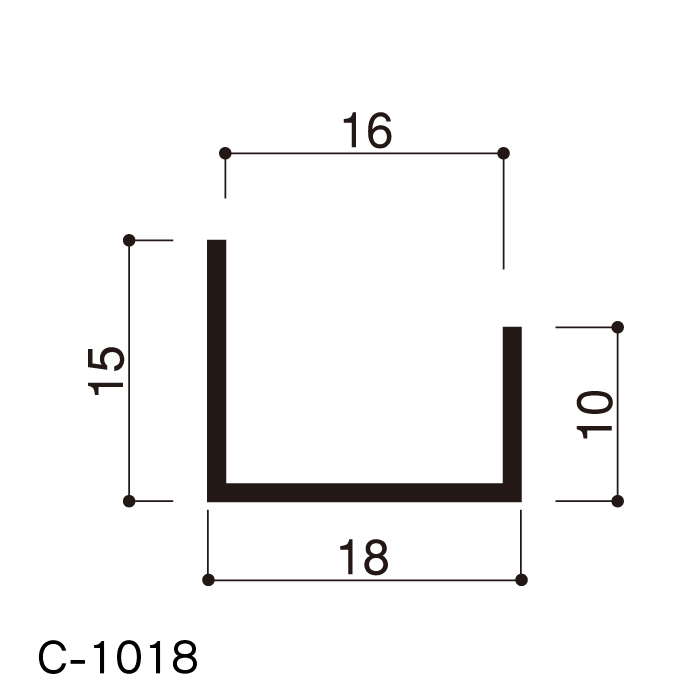

C-1018 |
下部レール |
|
シルバー
下部レール C-18×10(15)×1.0 L=2000 |
CADデータ |
|

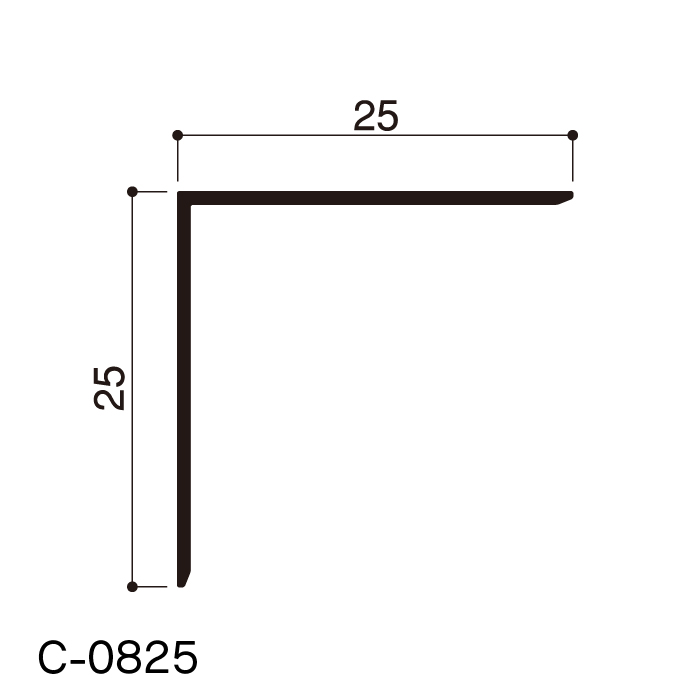

C-0825 |
コーナーアングル |
|
シルバー
コーナーアングル 25×25×0.8 L=2000 |
CADデータ |
|

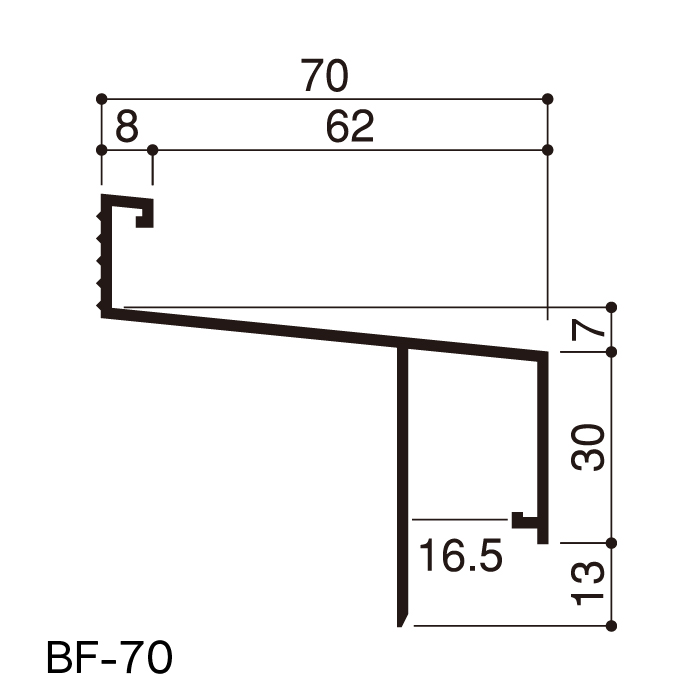

BF-70 |
ボード用水切 |
|
シルバー
ボード用水切 8×70×30 t=1.5 L=2000 |
CADデータ |
|

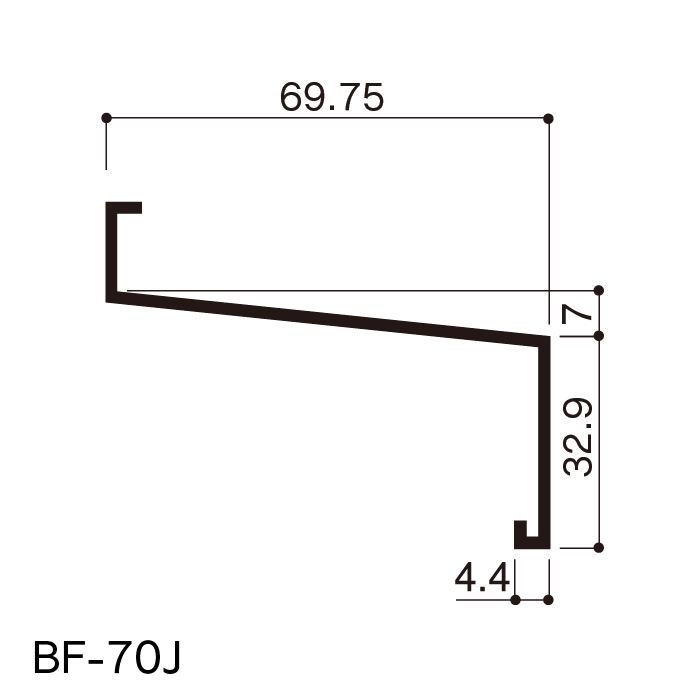

BF-70J |
ボード用水切ジョイント |
|
シルバー
ボード用水切ジョイント t=1.2 L=80 |
CADデータ |
|

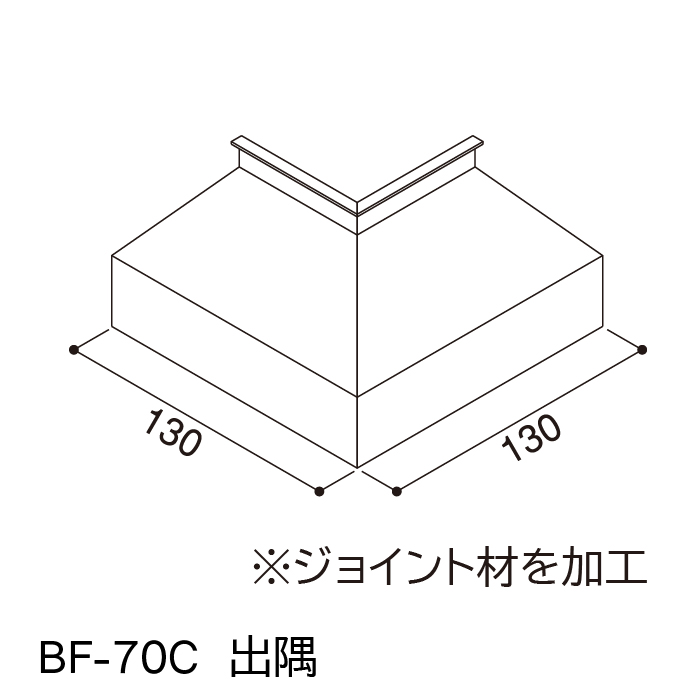

BF-70C出 |
ボード用水切 出隅コーナー |
|
シルバー
ボード用水切 出隅コーナー 130×130 |
CADデータ |
|

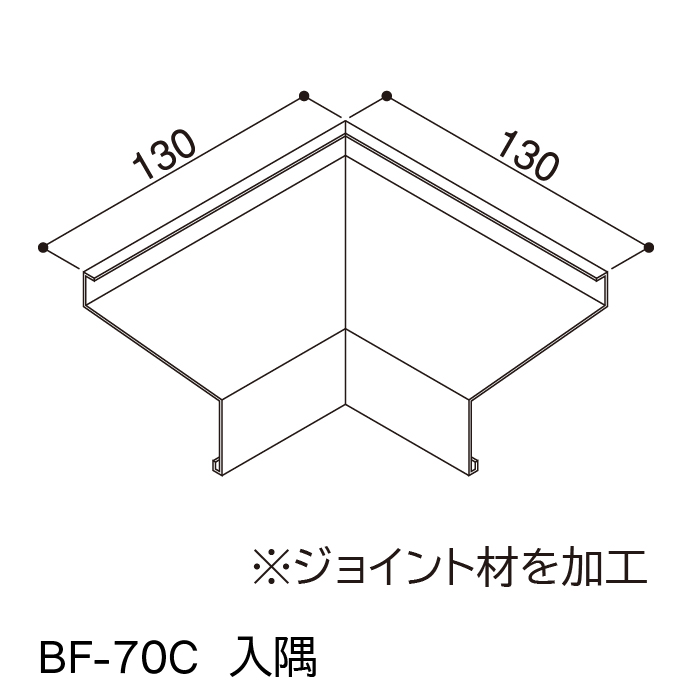

BF-70C入 |
ボード用水切 入隅コーナー |
|
シルバー
ボード用水切 入隅コーナー 130×130 |
CADデータ |
|

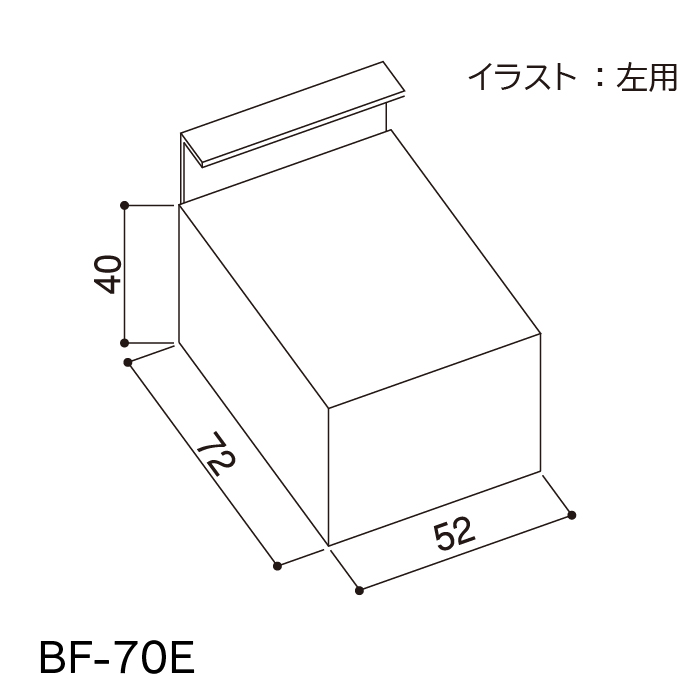

BF-70E |
ボード用水切 エンドキャップ |
|
シルバー
ボード用水切 エンドキャップ W=52 |
CADデータ |
|
BH-150 |
ボードホルダー |
|
シルバー
ボードホルダー TC-1工法で使用 |
CADデータ |
|

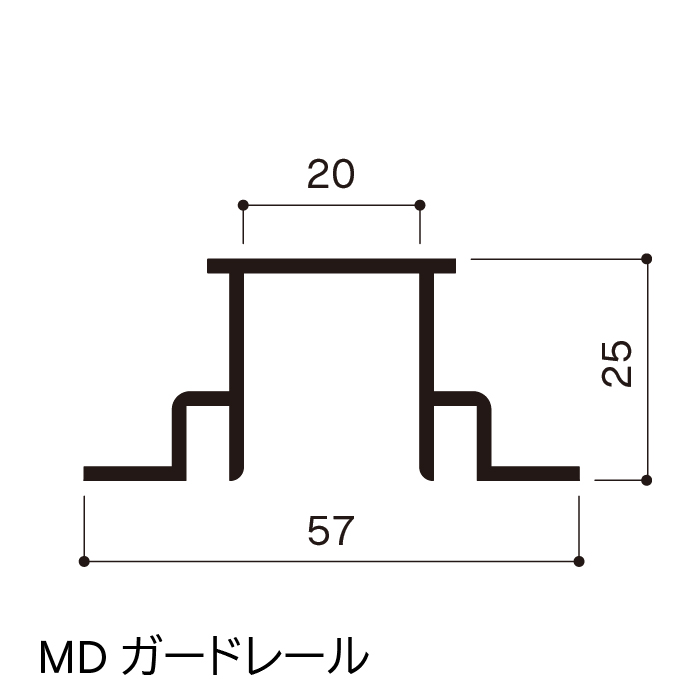

MDガイドレール |
打込み用目地 |
|
T-3工法用 打込み用目地 L=2000 |
CADデータ |
|
