アルミ笠木
製品名
アークライン
・アルミ笠木 AUE
・下端笠木 KU
・大型笠木 AUEM
・深型笠木 AUEM-F
・二重壁用片側固定専用ブラケット WPブラケット
・捨て笠木 ステカサ
役割
パラペットや防水層を保護し、建物を守る重要な商品です。軽量で対候性も良いアルミを使用したパラペット天端の保護材です。防水の仕様も問いません。 防水層の端部保護はもちろん外壁への雨だれも予防します。オープンジョイント式なので豪雨時に水が浸入しても晴れれば滞留せずに乾燥し、水から建物を守ります。
製品仕様（規格品)
■既製サイズ 140mm幅から400mm幅まで （下端笠木70㎜幅・120㎜幅)
※対応サイズがない場合は折り曲げ加工で製作対応、
また改修工事で役立つ深被り笠木も製作可能です。
定尺 ： 4000㎜
コーナー ： AUE-140～275 500×500／AUE-300～400 700×700
KU-75・125 500×500
■材料
アルミニウム合金押出形材
・カバー部 A6063S-T5（JIS H4100）
・ブラケット部 A6005CS-T5（JIS H4100）
■表面処理
陽極酸化塗装複合皮膜 JIS H8602
国土交通省大臣官房官庁営繕部監修「公共建築工事標準仕様書」令和４年版
表面処理”BB-1種・BB-２種”適合
カラー
-
シルバー
-
ステンカラー
-
アンバー
-
ブラック
※アンバー・ブラックは受注生産です。（KU-70のみ全色在庫)
※閲覧環境により実際の色と異なる場合がございます。
カラーサンプル帳をご希望の場合、最寄りの営業所もしくは「お問い合わせ」からご請求ください。
※電解着色・焼付塗装の表面仕上げが可能です。詳しくはお問い合わせください。
笠木ブラケットについて
■通常セット内容（ブラケット）：本体 ４ヶ ※AUE-400は５ヶ／コーナー ３ヶ
AUEシリーズは風荷重2750Pa（N/m²）を基準とした耐風強度でブラケット及びアンカーを設定しています。
使用場所、条件、カタログ表記と異なる納まりによって必要ブラケット数が増えます。
外れ止めについて
アルミ笠木は熱による伸縮が大きい為、本体の外れ防止とジョイント部のズレ防止として
『外れ止めのネジ』の取り付けを必ずお願い致します。
取り付け箇所は端部の片側、ブラケット・ジョイントに各１本づつとなります。
通常セット品に含まれます。
取り付け位置は、「ブラケットについて」のイラストをご確認ください。
二重壁用片側固定専用ブラケット・捨て笠木
▶二重パラペット対応ブラケット 『WPブラケット』
ALC、RCの二重壁(ダブルパラペット)に対応するブラケットです。
二重構造部の両側固定は、地震の際建物の損傷原因となります。
ＷＰブラケットはＳ造に対応出来る片側固定の為、揺れに強くて安心です。
・片側固定でも耐力を発揮する幅200mmのブラケット
・対応笠木幅 AUE-275・300・325・350・400
・高強度アルミ6005C
・ピッチや個数は強度計算にて算出
・鋼材補強不要
-
損傷を防ぐ片側固定
-
高強度アルミ6005C
-
取付写真
▷捨て笠木 『ステカサ』
防水層の下に取り付ける捨て笠木です。
・端部がハゼ折り加工になっており、防水層にも優しくなっています。
・既製品：亜鉛鋼板製 t=0.4mm 267×20 L=2000mm
・現場に合わせたサイズに特注対応可
-
亜鉛鋼板製・ハゼ折加工
-
取付イメージ
-
取付イメージ
オプション品
- エンドキャップ
- 外ジョイントカバー
- むね上げ導体
特注対応品（折り曲げ笠木）

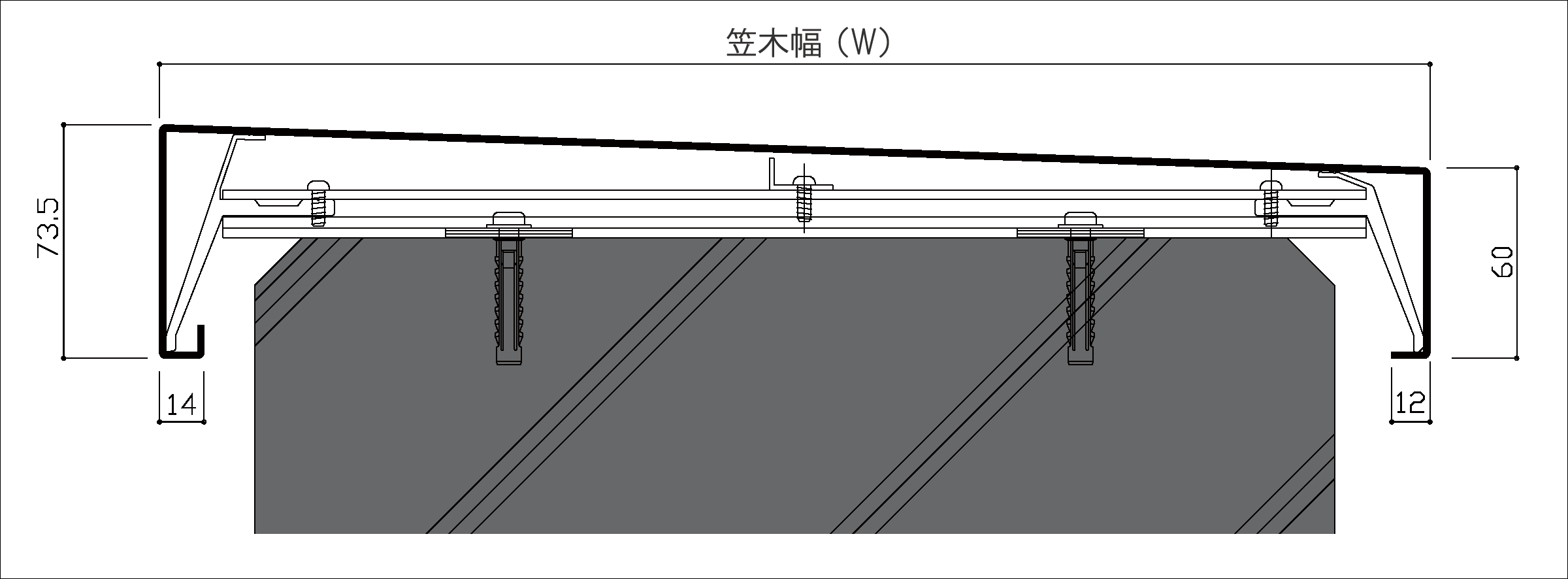

▶大型笠木 『AUEM』
幅が広い躯体など、既製品ではご用意出来ないご指定のワイド幅でも折り曲げ加工し製作対応致します。
▶深被り笠木 『AUEM-F』
かぶり深さが既製品では足りない場合に、既定の範囲内で設定が可能です。
≪その他特注制作対応もご相談ください≫
掲載関連
-
カタログ
-
リーフレット
ステカサ・ＷＰ -
小冊子
ＷＰブラケット -
チラシ
深型笠木 -
外れ止めねじ注意喚起
